泡沫濾珠濾料EPS4-8mm生產廠家中科院合肥固體所制備出高穩定性材料，可高效去除水中重金屬

　　泡沫濾珠濾料EPS4-8mm生產廠家中科院合肥固體所制備出高穩定性材料，可高效去除水中重金屬

　　泡沫濾珠濾料EPS4-8mm廠家中科院合肥固體所制備出高穩定性材料，可高效去除水中重金屬。近期，中科院合肥研究院固體所納米材料與器件技術研究部環境與能源納米材料中心團隊采用兩步溶劑熱合成法，制備了一種極高穩定性的1T相MoS2材料(1T-MoS2)，其1T相在空氣中可以穩定長達一年時間，在水環境中也能維持穩定的寬間距結構，保證了離子快速傳輸，展現出高效的Cr(VI)去除能力。

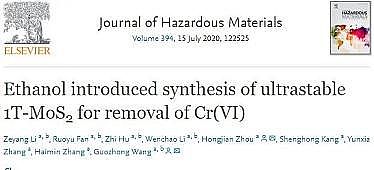

　　相關成果以“Ethanol introduced synthesis of ultrastable 1T-MoS2 for removal of Cr(VI)”為題，發表在環境領域專業期刊Journal of Hazardous Materials 上。

　　MoS2金屬性的1T相結構由于其富硫特性、獨特的各向異性、具有用于離子傳輸和吸附的可滲透通道以及去除水中重金屬離子的性能等優點引起人們的高度關注。然而，其高形成能導致很難直接合成高純度的1T相MoS2。

　　此外，研究發現，MoS2在吸附后不穩定，1T相會完全轉變為2H相或寬間距結構塌陷，導致其循環耐久性下降。目前高純度1T相MoS2的主要制備方法是氣相沉積法，批量應用于水處理方面還比較困難。

　　因此，為了提高重金屬去除能力，亟需合成高純度1T相MoS2并確保其層間結構在吸附過程中穩定不發生塌縮。

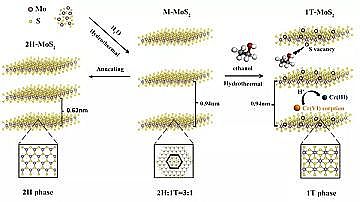

　　圖1. 乙醇二次溶劑熱法制備1T-MoS2的流程圖

　　為此，固體所科研人員在一步水熱反應得到混合相MoS2的基礎上，利用乙醇進行相調制，成功地合成了具有寬層間距結構和豐富硫空位的1T-MoS2。

　　分析表明，該1T-MoS2中1T相的百分比含量接近100%，且在暴露的空氣中能保持360天高度穩定。在乙醇誘導的溶劑熱反應過程中，MoS2原位形成的硫空位對促進2H相向1T相的轉化至關重要。

　　結合分子動力學模擬揭示了乙醇與MoS2表面之間存在著強相互作用，降低了MoS2納米片的總能量，從而增強了1T-MoS2的穩定性。進一步研究發現，1T-MoS2納米片顯示出優異的Cr(VI)吸附能力(pH=6時為200.3mg·g-1)，是混合相MoS2的兩倍以上，并能在吸附循環過程中維持穩定的相結構。

　　圖2.(a)1T-MoS2放置一年時間的XRD晶體結構表征;(b)Mo元素的高分辨XPS譜圖;1T-MoS2對水體中Cr(VI)的(c)吸附性能以及(d)循環穩定性。

　　該研究工作對1T相MoS2的批量制備以及MoS2基新型吸附劑的應用具有重要意義。 上述工作得到了科技部國家重大研發專項和國家自然科學基金委基金項目的支持。

更多泡沫濾珠濾料EPS4-8mm廠家詳情點擊：http://www.535899.com/
